Многоцелевой токарный центр Tongtai TMT2000-T2Y1
Оставить заявку на поставку
Запросить каталог (PDF)
Описание
Токарно-фрезерный центр TMT2000-T2Y1.
Особенности токарно-фрезерного центра TMT2000-T2Y1
Размер патрона |
8 дюймов |
Размер патрона противошпинделя |
8 дюймов |
Скорость вращения шпинделя |
4 500 об/ мин 6 000 об/ мин - опционально |
Скорость вращения противошпинделя |
6 000 об/ мин |
Перемещение по оси X1 / X2 / X3 | 230/205 / - мм |
Ход оси Y1 / Y2 / Y3 | ± 51 / - / - мм |
Ход оси Z1 / Z2 / Z3 / B | 600/600 / - / 680 мм |
Система ЧПУ | Fanuc |
Особенности токарно-фрезерного центра TMT2000-T2Y1

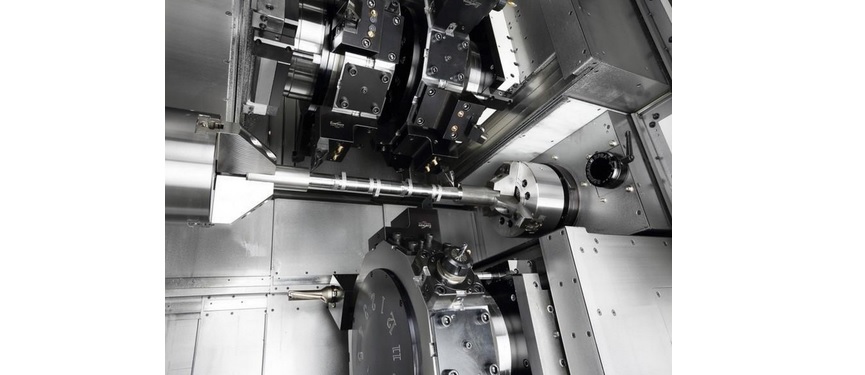

- Реализованы возможности полноценной мультиинструментальной механической обработки с использованием 2-х шпинделей и 2-х револьверных головок, с использованием оси Y
- Современное технологическое решение, с максимальной концентрацией операций
- Широкие возможности по автоматизации загрузки/выгрузки как штучных, так и прутковых заготовок
Комплектация
- Система подачи СОЖ
- Электрошкаф с вентилятором
- Конвейер для стружки с контейнером, высота подъёма стружки 1 100 мм
- Гидростанция
- Противошпиндель с осью С
- Синхронизация вращения шпинделя и противошпинделя
- Гидравлический полый трехкулачковый патрон 8" с комплектом сырых кулачков на основном шпинделе
- Гидравлический полый трехкулачковый патрон 8" с комплектом сырых кулачков на противошпинделе
- Защита от столкновения револьверной головки со шпинделем по оси Z
- Две револьверных головки с приводным инструментом, одна с осью Y
- Ограждение рабочей зоны
- Освещение рабочей зоны
- Сигнальная трёхцветная лампа
- Трансформатор
- Поворотная панель системы ЧПУ
- USB порт
- Функция Ethernet
- Дополнительная гарантия FANUC
- Цвет станка: серый / синий
- Комплект установочных опор для выставления станка по уровню
- Комплект инструментов для обслуживания станка с комплектом запасных частей
- Руководство по эксплуатации на русском языке на электронном носителе.
- Руководство по программированию на русском языке на электронном носителе
- Руководство по эксплуатации на английском языке на бумажном носителе
- Русифицированный интерфейс системы ЧПУ
Дополнительные опции и комплектация
- Максимальная скорость вращения шпинделя 6 000 об / мин
- Мощность привода 18 / 11 кВт , охлаждение шпинделя и противошпинделя
- Высокий / низкий уровень зажима патрона
- Комплект каленных кулачков
- Комплект сырых кулачков
- Приводной радиальный держатель инструмента VDI-40
- Приводной осевой держатель инструмента VDI-40
- Резцедержатель VDI-40
- Приводной радиальный держатель инструмента BMT-65
- Приводной осевой держатель инструмента BMT-65
- Резцедержатель BMT-65
- Устройство подачи прутка BF-1200 длиной до 1200 мм
- Устройство подачи прутка BF-1500 длиной до 1500 мм с поддерживающим суппортом
- Выталкиватель детали из противошпинделя
- Уловитель деталей из противошпинделя
- Уловитель деталей из основного шпинделя и противошпинделя, сервопривод
- Конвейер для деталей
- Автоматическая дверь
- Автоотключение
- Устройство привязки инструмента, откидывается вручную для главного шпинделя
- Устройство привязки инструмента, откидывается вручную для главного шпинделя и противошпинделя
- Маслоотделитель
- Коллектор масляного тумана
- Трансформатор
- Электрошкаф с кондиционером
- СЕ сертификат
- Стружечный конвейер скребкового типа
- Пистолет для СОЖ
- Повышенное давление СОЖ 8 Бар на каждую револьверную головку
- Повышенное давление СОЖ 15 Бар на каждую револьверную головку
- Повышенное давление СОЖ 30 Бар на каждую револьверную головку
- Полив СОЖ шпинделя и противошпинделя
- Обдув воздухом шпинделя и противошпинделя
- Цанговый патрон
- Цанга
- Вставка в шпиндель
- Увеличение гарантийного срока до 18 месяцев
- Оснащение станка дополнительным комплектом оснастки и режущим инструментом по желанию Заказчика.
Технические характеристики
Диаметр патрона основного шпинделя |
8-дюймовый |
Максимальный диаметр прутка |
Ø65 мм Ø51 мм - опционально |
Перемещение по оси X1 / X2 / X3 |
230/205 / - мм |
Ход оси Y1 / Y2 / Y3 | ± 51 / - / - мм |
Ход оси Z1 / Z2 / Z3 / B | 600/600 / - / 680 мм |
Ускоренный ход оси X / Y / Z / B |
30/15/36/30 м / мин |
Тип торца шпинделя | A2-6 |
Скорость вращения шпинделя |
4 500 об/ мин 6000 об / мин - опционально |
Мощность привода шпинделя | 15/11 кВт |
Внешний диаметр патрона противошпинделя | 8 "мм |
Скорость вращения противошпинделя | 6000 об / мин |
Мощность привода противошпинделя | 18,5 / 11 кВт |
Количество инструментальных позиций |
12х2 шт. 16 x 2 шт. - опционально |
Система ЧПУ | Fanuc |
