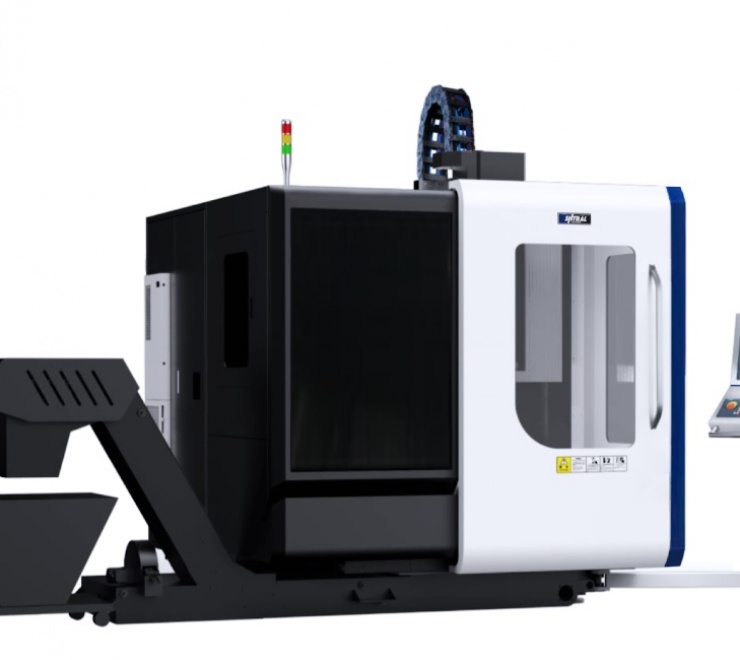

5-осевой вертикальный обрабатывающий центр SHTRAL VSU-630
Полные пять осей!
Страна производства Китай-Тайвань
Размер стола Ø 630х630 мм.
Максимальная нагрузка на стол 500 кг
Ход по осям X / Y / Z 600/450/400 мм
Поворот стола (ось А) +35 ~ -110 градусов
Вращение стола (ось С) ±360 градусов
Система ЧПУ SIEMENS 840D SL
Системы измерения инструмента и детали RENISHAW в базе станка
Гарантия 18 месяцев
Обучение 32 часа в ПОДАРОК!
Инструмент со склада на 500 000 рублей в ПОДАРОК!
Страна производства Китай-Тайвань
Размер стола Ø 630х630 мм.
Максимальная нагрузка на стол 500 кг
Ход по осям X / Y / Z 600/450/400 мм
Поворот стола (ось А) +35 ~ -110 градусов
Вращение стола (ось С) ±360 градусов
Система ЧПУ SIEMENS 840D SL
Системы измерения инструмента и детали RENISHAW в базе станка
Гарантия 18 месяцев
Обучение 32 часа в ПОДАРОК!
Инструмент со склада на 500 000 рублей в ПОДАРОК!
Оставить заявку на поставку
Запросить каталог (PDF)
Описание
Пятиосевой обрабатывающий центр VSU-630 представляет собой высокотехнологичный фрезерный станок с ЧПУ, который может выполнять высокоточную и высокоскоростную пятиосевую обработку сложных деталей Он имеет жесткую С-образную конструкцию станины и оснащен мотор-шпинделем, наклонно-поворотным столом с ЧПУ с прямым приводом и магазином инструментов в стандартной комплектации.
Мотор шпиндель
В мотор-шпинделе используется мотор-шпиндель с креплением HSK-A63 или BT40. На торце имеется кольцевое распылительное соединение для подачи СОЖ под высоким давлением для охлаждения режущего инструмента.
Мотор-шпиндель обладает преимуществами высокой скорости, высокой точности, высокой динамической реакции. Имеет большой крутящий момент при низких и высоких оборотах.
Шпиндель комплектуется высокоточными подшипниками NSK (Япония)

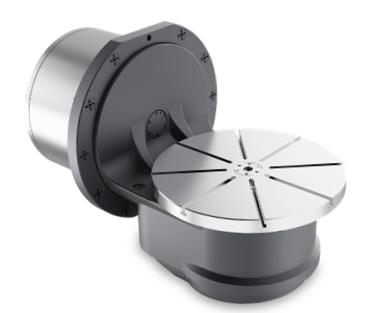

Наклонно-поворотный стол (ось В/С)
Наклонно-поворотный стол с прямым приводом оснащен высокоточным абсолютным энкодером и охлаждается водяным охладителем при постоянной температуре.
Стол имеет ряд следующих преимуществ: высокая жесткость, высокая точность и высокая динамическая реакция.
Рабочий стол имеет 8 радиальных Т-образных пазов шириной 14 мм с максимальной нагрузкой 500 кг в горизонтальном положении и 300 кг – в вертикальном.
Ключевые характеристики
Мотор шпиндель
В мотор-шпинделе используется мотор-шпиндель с креплением HSK-A63 или BT40. На торце имеется кольцевое распылительное соединение для подачи СОЖ под высоким давлением для охлаждения режущего инструмента.
Мотор-шпиндель обладает преимуществами высокой скорости, высокой точности, высокой динамической реакции. Имеет большой крутящий момент при низких и высоких оборотах.
Шпиндель комплектуется высокоточными подшипниками NSK (Япония)
Наклонно-поворотный стол (ось В/С)
Наклонно-поворотный стол с прямым приводом оснащен высокоточным абсолютным энкодером и охлаждается водяным охладителем при постоянной температуре.
Стол имеет ряд следующих преимуществ: высокая жесткость, высокая точность и высокая динамическая реакция.
Рабочий стол имеет 8 радиальных Т-образных пазов шириной 14 мм с максимальной нагрузкой 500 кг в горизонтальном положении и 300 кг – в вертикальном.
Ключевые характеристики
ТОЧНОСТЬ X/Y/Z ПОЗИЦИОНИРОВАНИЯ | ±0.004 |
X/Y/Z ПОВТОРЯЕМОСТЬ | ±0.003 |
Размер стола (ДхШ) |
630 мм. |
Максимальная нагрузка на стол |
500 кг. |
Ход по осям X / Y / Z |
600/450/400 мм |
Ход оси A / С | + 35 ° ~ -110 ° / 360 ° градусов |
Система ЧПУ |
Siemens 840D SL |
Оптические линейки по осям X/Y/Z | HEIDENHAIN в базовой комплектации станка |
Комплектация
- Ограждение кабинетного типа
- Автоматическая система смазки
- Система подачи СОЖ
- Освещение рабочей зоны
- Система смыва стружки СОЖ
- Трансформатор
- Цвет станка: серый / синий
- USB порт
- Функция Ethernet
- Дополнительная гарантия Siemens
- Руководство по эксплуатации на русском языке на электронном носителе
- Руководство по эксплуатации на английском языке на бумажном носителе
- Руководство по программированию на русском языке на электронном носителе
- Русифицированный интерфейс системы ЧПУ
Дополнительные опции и комплектация
- Конус шпинделя BT40
- Крутящий момент 191 Нм
- Мощность шпинделя 30 КВт
- Подача СОЖ через шпиндель 50 Бар
- Электрошкаф с кондиционером
- Коллектор масляного тумана
- Пистолет для полива СОЖ
- Устройство привязки и контроля поломки инструмента RENISHAW TS-27R
- Устройство привязки и контроля поломки инструмента лазерное RENISHAW
- Система обмера детали RENISHAW OMP
- Увеличение гарантийного срока до 18 месяцев
- Оснащение станка дополнительным комплектом оснастки и режущим инструментом по желанию Заказчика.
Технические характеристики
Размер стола (ДхШ) |
630 мм |
Максимальная нагрузка на стол |
500 кг |
Ход по осям X / Y / Z |
600/450/400 мм |
Ход оси A / B | - 35 ° ~ +110 ° / 360 ° градусов |
Ускоренный ход по осям X / Y / Z |
36/36/36 м / мин |
Конус шпинделя | HSH-A63 |
Скорость вращения шпинделя |
12 000 об / мин 18 000 об / мин – опционально |
Мощность привода шпинделя |
18,5 / 30 кВт |
Количество инструментальных позиций |
24 шт. |
Система ЧПУ | Siemens 840D SL+shopmill |
